信息摘要:
本方案能够实现远程自动化实时监控,无需人员多次进入施工现场;可实现无线传输,无需长距离布设线缆、光缆;实现监测数据信息化管理,相关人员可以通过不同权限登录或利用手
本方案能够实现远程自动化实时监控,无需人员多次进入施工现场;可实现无线传输,无需长距离布设线缆、光缆;实现监测数据信息化管理,相关人员可以通过不同权限登录或利用手机取得建筑物安全数据及安全评估信息;传感器得到丰富的监测数据,可以得到监测点的实时状态变化发展趋势,了解建筑物的安全状况;在出现异常信息时,系统自动进行预告警,并可通过政务微信的派单系统进行案件流转。
为配合总体架构,依托感知的数据采集能力、平台数据处理、存储与计算能力,完成震动事件与案件、倾斜变化角度、倾斜事件与案件、相对沉降距离、相对沉降事件与案件、部分易积水点积水事件与案件监测服务的供应,基于现有一网统管网格化平台统一建设的历史建筑保护监管专项场景,同时融合现有网格化案件派单、PC端管理及应急指挥研判等功能,实现“观、管、防”三端联动。
-
数据流向设计
-
数据流需求分析

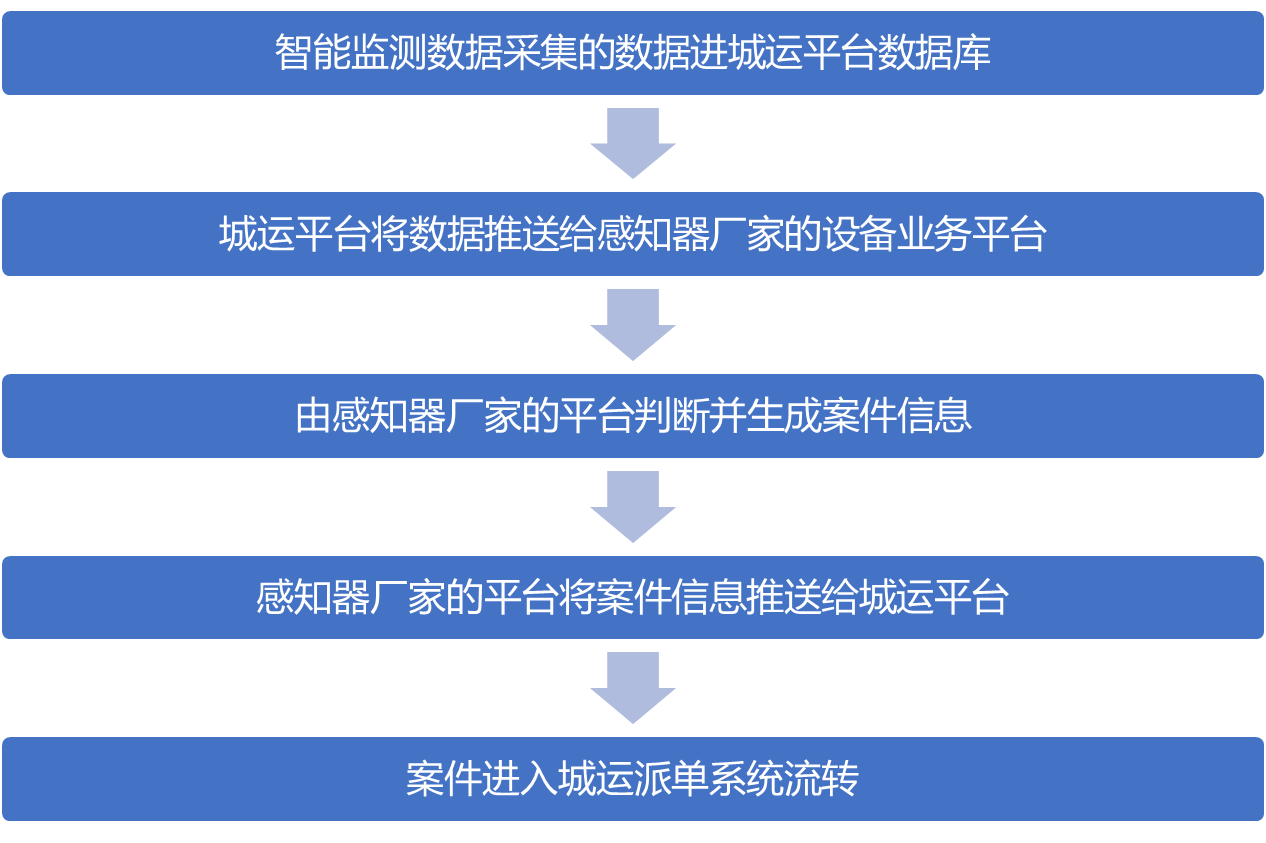

本项目按照如下数据流进行对接:
实现前端感知器设备数据入库管理、事件生成、数据共享、业务流转的全流程运营。s数据流架构设计

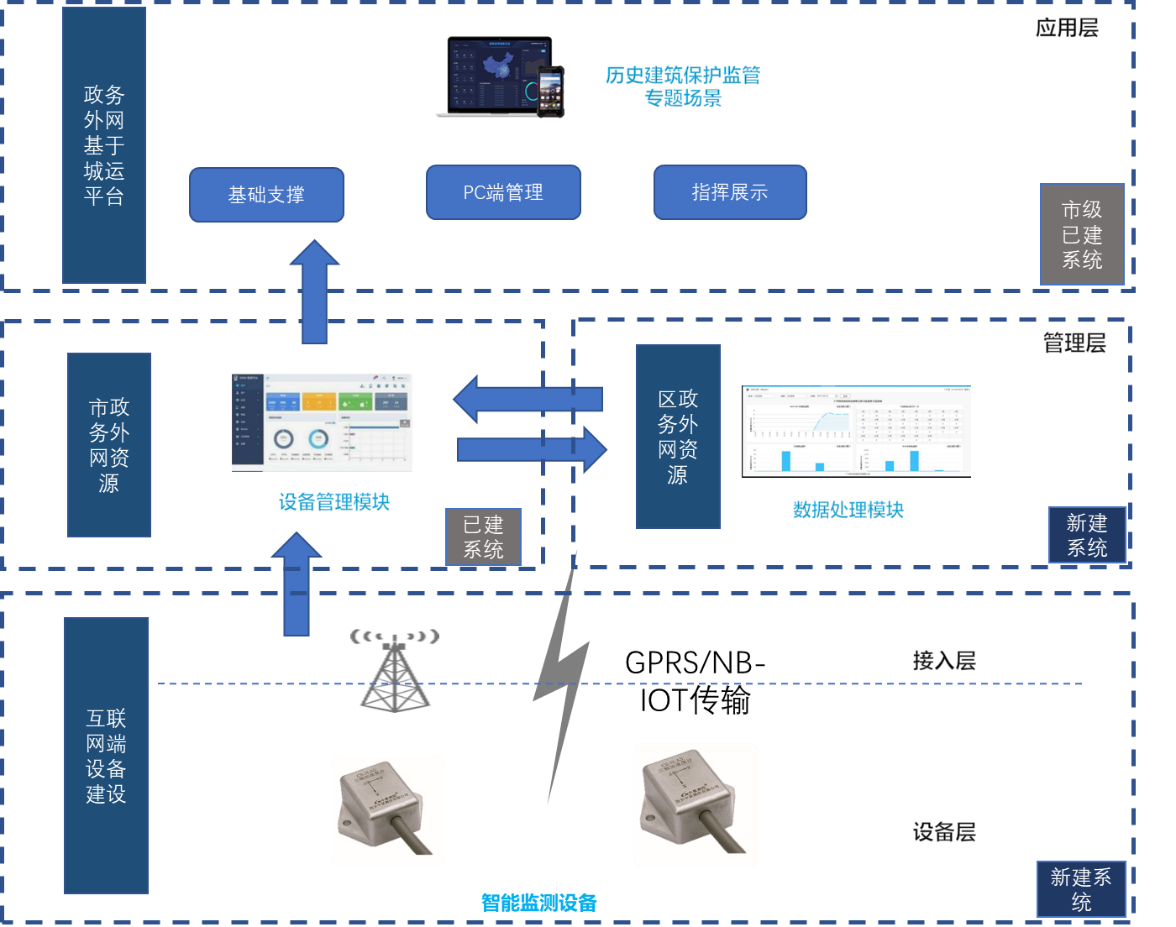

2 数据流架构设计

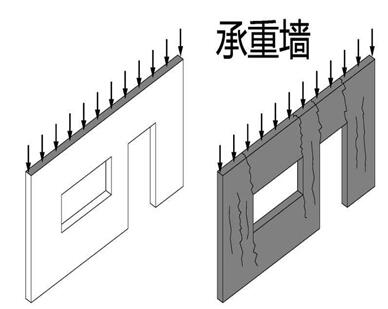

1、承重墙的重要性

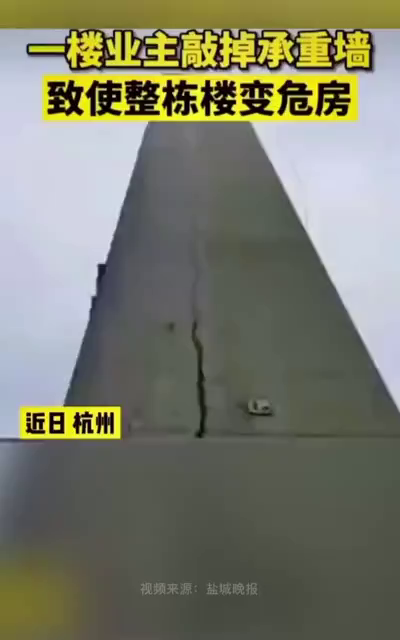

承重墙是整个建筑结构的一部分,它支撑着上部楼层重量的墙体,是上层建筑的支撑点。在工程图上为黑色墙体,打掉会破坏整个建筑结构。作为整个建筑结构的一部分,就想搭积木一样,如果被抽掉的话,它就会对整个布局造成毁灭性的打击。拆毁承重墙就相当于把一座桥的桥墩挪走了,当然在你挪走一个桥墩的时候它可能还可以勉强支撑,但是当你把更多的桥墩挪走的话,整座桥都会轰然倒塌。所以承重墙都不允许私自拆除,一旦发现邻居有权要求你恢复原状,并且严重的还会遭遇罚款,就如这次新闻中的一楼业主,不止影响了自己,还祸害了一整栋的邻居。
承重墙是防震防塌的重要部分,对房屋安全起着关键性作用。承重墙是进行了科学计算,对于这栋楼房是否抗震,是非坍塌都有至关作用的。严格意义上说,我们不仅不能把承重墙拆除,甚至连在承重墙上打孔都是不行的。
承重墙是其他墙面的基石,是建筑能够平地高筑的基础。

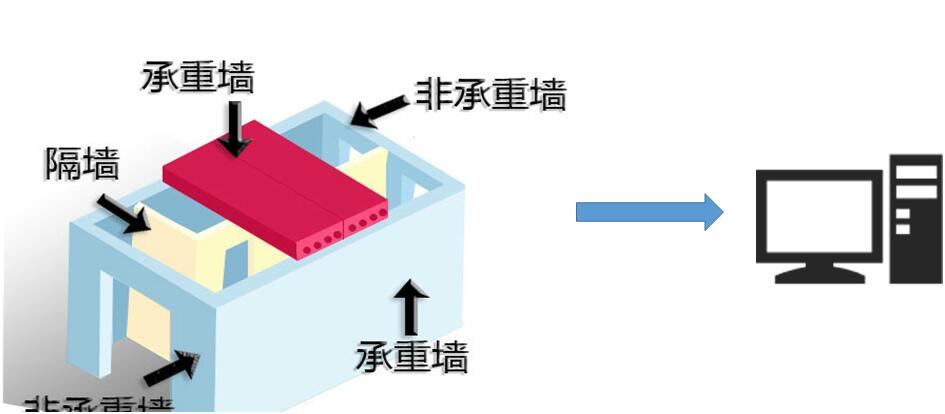

能否实现实时监测承重墙?
承重墙位移震动监测物联网系统
承重墙位移震动监测物联网系统致力于提升房屋安全、管理水平, 更好保障居民人身财产安全,打造一个更加舒心安全的居住环境。
本系统能够实现远程自动化实时监控,无需人员多次进入施工现场;可实现无线传输,无需长距离布设线缆、光缆;实现监测数据信息化管理,相关人员可以通过不同权限登录或利用手机取得建筑物安全数据及安全评估信息;传感器得到丰富的监测数据,可以得到监测点的实时状态变化发展趋势,了解建筑物的安全状况;在出现异常信息时,系统自动进行预告警,并可通过政务微信的派单系统进行案件流转。

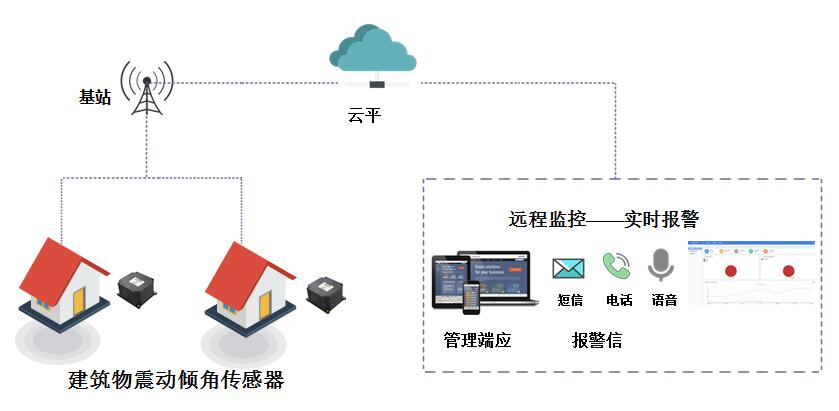

系统架构

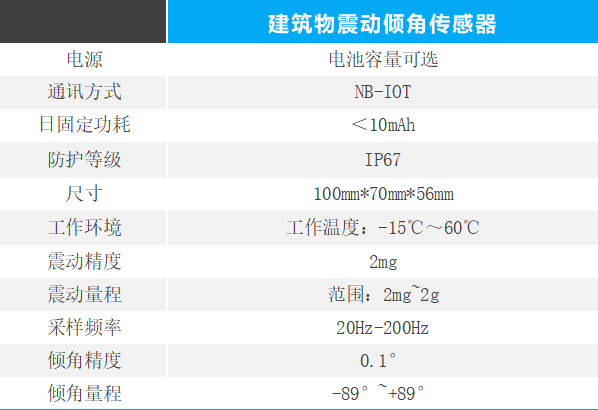

传感器技术参数
传感器典型应用

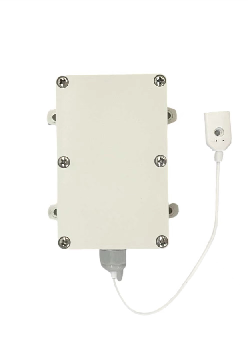

建筑物震动倾角传感器主要应用在建筑物监测中,包括建筑物动态变形监测、建筑物沉降监测、建筑物震动监测等。一般可安装在建筑物的承重墙上,为避免测量误差,传感器安装面与测量面需要完全紧靠,传感器边线和被测物体轴线不能油夹角产生,需要保持平行或正交。
建筑物震动倾角传感器可以了解建筑物是否被外界破坏;实时动态监测建筑物的动态变化,包括震动、摆幅、倾角;设置震动和偏移预警值,必要时可以报警。
